Controle de Posição em Cilindros Hidráulicos

Sensores de posicionamento inteligente, absolutos, sem desgaste mecânico, alta precisão, elevada durabilidade e baixo custo na detecção de posição em cilindros hidráulicos ou atuadores mecânicos.

Os Transdutores Lineares de Posição Temposonics com formato de haste, possuem características especiais para detectar a posição de avanço de cilindros hidráulicos com alta durabilidade. Suas características permitem instalação interna aos cilindros hidráulicos, com suporte a condições extremas e pressões elevadas de trabalho.

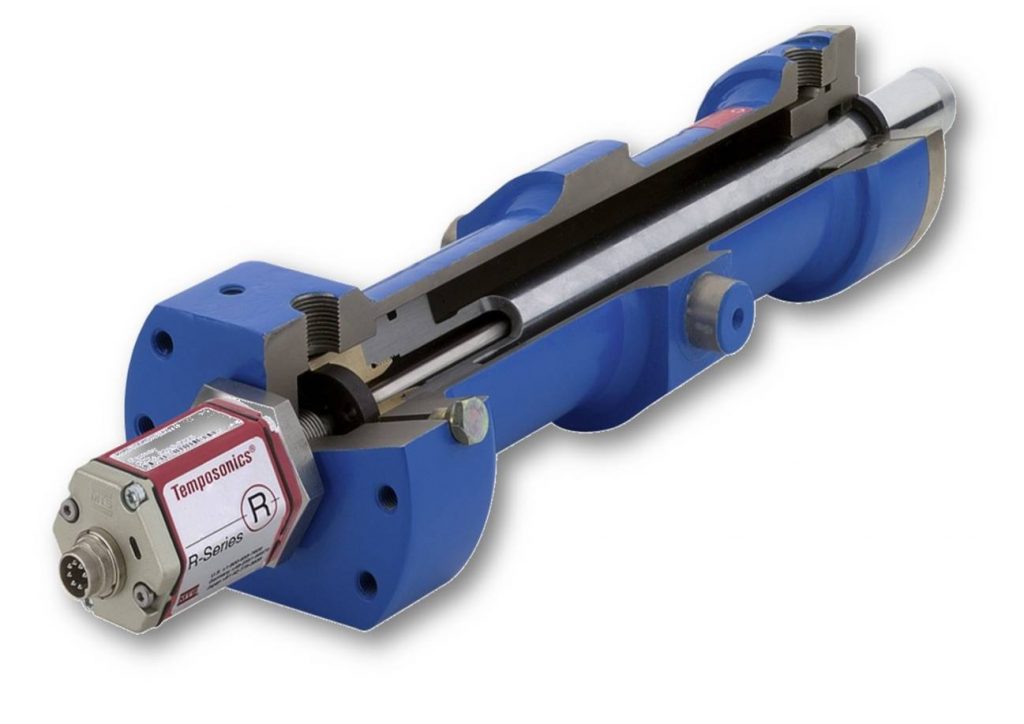

cilindro hidráulico

A detecção do avanço do êmbolo do cilindro é realizada através do princípio magnetostritivo, o qual permite identificar com precisão a posição da haste do cilindro, suportando as condições críticas as quais os cilindros normalmente são submetidos. Este princípio físico também chamado de magnetoestrição cria uma torção física na posição onde se encontra o ímã, a qual se desloca em velocidade ultrassônica ao longo do guia-de-onda, sendo finalmente detectada pela eletrônica. Esta, por sua vez, calcula o tempo de deslocamento desta torção para determinar a posição do magneto – posição de avanço do êmbolo do cilindro. Assim, o sensor atualiza o sinal referente à posição do cilindro em até 4.500 vezes por segundo.

Características dos sensores MTS Temposonics:

  • Cursos de leitura: de 25mm até 30m
  • Resolução: 0,5µm (0,0005mm)
  • Pressão máxima de trabalho: 800bar (11.600 PSI)
  • Pressão máxima de pico: 1.200bar (17.400 PSI)
  • Resistência a choques: 100g (IEC standard 68-2-27)
  • Resistência a vibração: 30g (10-2000Hz – IEC standard 68-2-6)
  • Material da Haste: Aço Inox 304L
  • Grau de Proteção: IP69k

*dependente do modelo do sensor

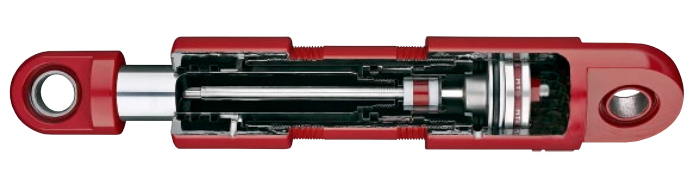

Cilindro Mobile

Protocolos de Comunicação Disponíveis:

  • Analógicos de tensão (0…+10 Vdc, +10…0 Vdc, +10…-10 Vdc, -10…+10 Vdc, 0…5 Vdc, 0,5…4,5 Vdc);
  • Analógicos de corrente (4…20 mA, 20…4 mA, 0…20 mA, 20…0 mA);
  • Serial (Síncrona ou Assíncrona, código Gray ou código Binário, resolução de 0,1 mm a 0,0005 mm);
  • Start-stop;
  • PWM;
  • CANbus (CanOpen, Canbasic);
  • DeviceNet;
  • Profibus-DP;
  • EtherCAT;
  • EtherNet/IP;
  • Powerlink V2;
